壁挂安装

有些应用场景，交换机挂在墙上会更方便，以下是交换机壁挂安装步骤 1.拆下交换机后板上的DIN导轨安装板

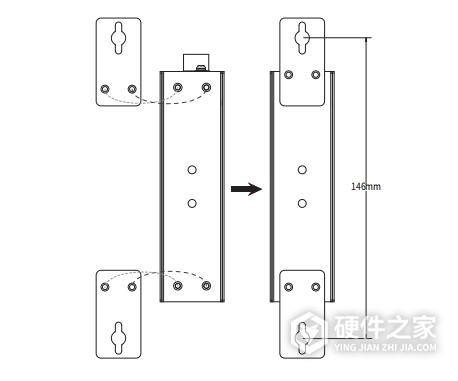

2、按下图所示安装壁挂板到交换机上

3、将交换机壁挂安装在墙上需要2个挂墙螺钉,挂墙螺钉如下图所示

(注: 4mm <螺头直径<9mm,螺纹直径<4mm)

使用安装好壁挂件的交换机,标记2个挂墙螺钉的正确位置(如上图所示，挂墙螺钉的竖直距离应为146mm)。

4、 在固定螺钉到墙体之前，请通过将螺钉插入壁挂件的一个锁孔中，确保螺钉和柄的尺寸合适。固定螺钉到墙体时，不要将螺钉完全拧进去，需留出2毫米左右的空 间，以便在墙体和螺钉之间滑动壁安装面板

5、 将螺钉固定到墙体后，将2个螺钉头穿过锁孔的大部分，然后将交换机竖着放置，如下图所示。最后拧紧2个螺钉以增加稳定性
