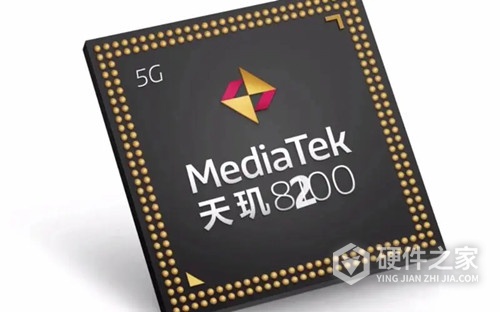

天玑8200是几纳米工艺

对于工艺来说，我们还是在于的，看看如此发展的年代，到底还有多少惊喜等待我们见证。其实，工艺是否达到极致也能猜测产品本身的一个定位。那么天玑8200呢？怎么说？

对于天玑8200来说，大家更关注的是它是几纳米工艺！对于这点来说，小编可以把从资料中找到的答案告诉你：天玑8200是采用台积电的4纳米工艺，比前身天玑8100提升了1纳米，它的三集群 CPU 从其他高端移动 AP 中汲取了灵感。其“Prime”Cortex-A78 内核的主频为 3.1 GHz，而三个 Cortex-A78 和四个 Cortex-A55 内核的主频分别为 3.0 和 2.0 GHz。它可能会在台积电的 N5 节点上制造，有可能使其能够采用在上一代高通旗舰上。

或许1纳米的提升，不是我们想象中的那么简单，但是未来相信会更好。其实我们期待的是国产的一些产品，也能在这个技术上有所飞跃。
